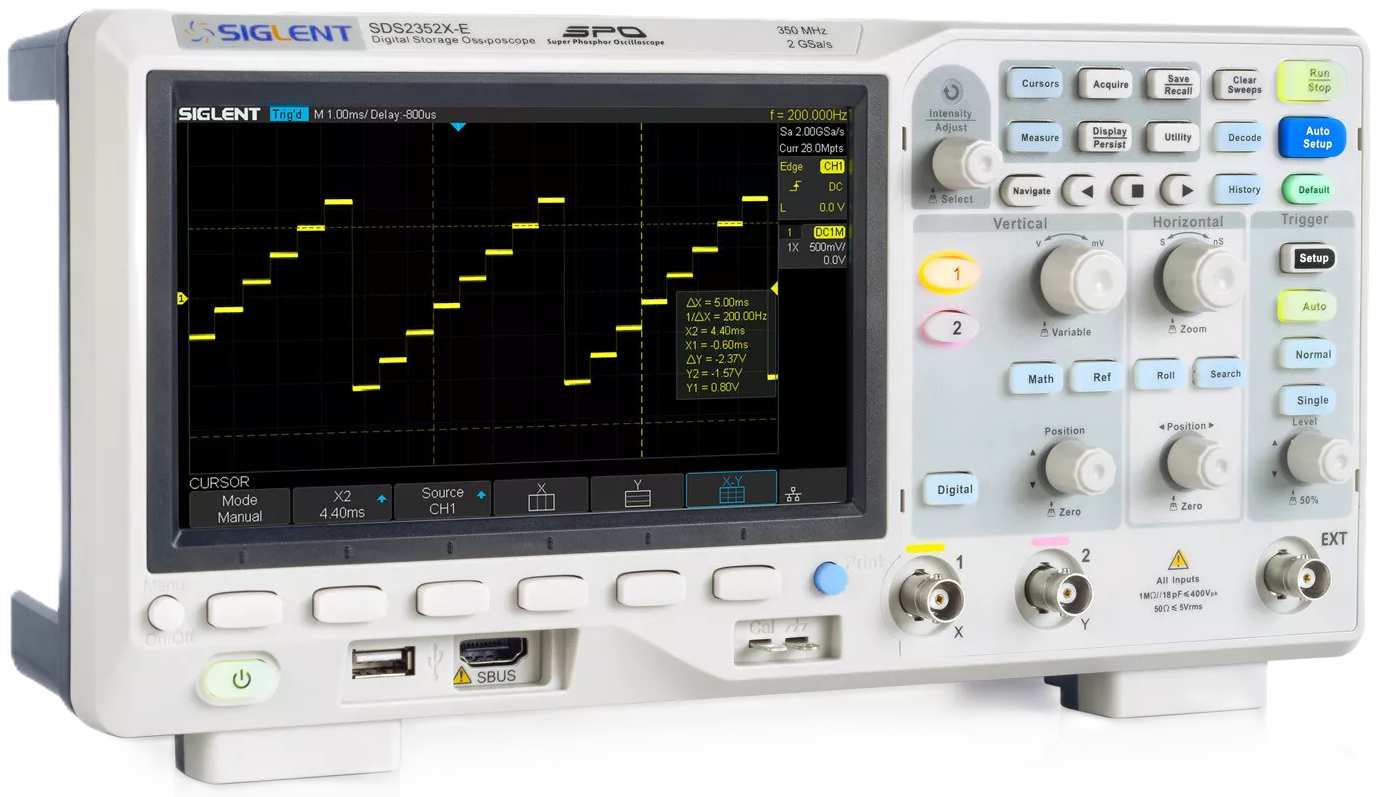

SDS2352X-E oscyloskop cyfrowy 2 x 350MHz 2GSa/s

SDS2352X-E oscyloskop cyfrowy 2x350MHz 2GSa/s

Oscyloskop SIGLENT SDS2352X-E Super Phosphor o szerokości pasma 350 MHz. Ma maksymalną częstotliwość próbkowania 2 GSa / s, długość rekordu pamięci 28 Mpts. Dostęp do najczęściej używanych funkcji można uzyskać dzięki przyjaznemu dla użytkownika panelowi. Dekodowanie i wyzwalanie magistrali cyfrowych. Są to główne cechy tego modelu.

SDS2352X-E wykorzystuje technologię SPO nowej generacji. Dzięki doskonałej wierności, szum tła jest niższy niż w przypadku podobnych technologicznie konstrukcji. Minimalny zakres regulacji czułości napięciowej 500uV/dz, system wyzwalania o wysokiej czułości i niskim jitterze. Szybkość przechwytywanie przebiegów do 400 000 klatek/s (tryb sekwencyjny). Posiada również 256 stopniową funkcję wyświetlania intensywności świecenia oraz tryb wyświetlania temperatury barwowej, który jest niespotykany w innych modelach tej klasy. obsługa wielu trybów wyzwalania oraz dekodowania magistrali szeregowych. Zapis historii przebiegu i wyzwalania sekwencyjnego umożliwiają rejestrowanie, przechowywanie i analizowanie rozszerzonych rekordów przebiegów. Analiza FFT. Funkcja ta wykorzystuje do 1M próbek do obliczania szybkiej transformaty Fouriera (FFT), zapewniając SDS2352X-E bardzo wysoką rozdzielczość częstotliwości. Koprocesor sprzętowy wykonuje szybkie pomiary oraz obliczenia matematyczne wszystkich 28M punktach próbkowania, dzięki czemu podczas analizy występują minimalne zniekształcenia. Obsługuje również wyszukiwanie i nawigację, wykresy bo Bodego, 16 kanałowy analizator stanów logicznych (OPCJA), zewnętrzy generator 25MHz AWG (OPCJA), adapter WIFI do bezprzewodowego sterowania i monitorowania (OPCJA) oraz wbudowaną aplikację, która umożliwia zdalne sterowanie przez przeglądarkę internetową.

Funkcja dekodowania magistrali szeregowej
SDS2000X-E wyświetla dekodowanie na liście zdarzeń. Informacje o protokole magistrali można szybko i intuicyjnie wyświetlić w formie tabelarycznej oraz na wykresie.

Maksymalna częstotliwość próbkowania 2 GSa / s, długość rekordu do 28 Mpts
Korzystając ze sprzętowych technologii Zoom i maksymalnej długości rekordu do 28Mpts, użytkownicy są w stanie przechwycić przez dłuższy czas przebieg o wyższej rozdzielczości i użyć funkcji zoomu, aby zobaczyć więcej szczegółów w sygnale.

Cechy produktu

• inteligentne wyzwalanie: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
• wyzwalanie i dekodowanie magistrali szeregowej (standard), obsługuje protokoły IIC, SPI, UART, CAN, LIN
• niski szum tła z czułością napięciową od 500 μV / dz do 10 V / dz
• 10 typów skrótów jednoprzyciskowych, obsługuje Auto Setup, Default, Cursors, Measure, Roll, History, Display / Persist, Clear Sweep, Zoom and Print
• funkcja zapisu przebiegu historii (historia) (maksymalna zarejestrowana długość przebiegu to 80000 ramek)
• FFT 1 Mpts
• funkcje matematyczne i pomiarowe wykorzystują wszystkie próbkowane punkty danych w pamięci (do 28 Mpts)
• funkcje matematyczne (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy)
• duży 7-calowy wyświetlacz TFT -LCD o rozdzielczości 800 * 480
• obsługuje wielojęzyczne wyświetlanie i wbudowaną pomoc online
• obsługa Bode Plot
• szerokość pasma: 350MHz
• liczba kanałów: 2
• długość rekordu pamięci: 28M
• częstotliwość próbkowania: 2GSa/s

- SDS2000X-E-FG - odblokowanie opcji generatora arbitralnego 25MHz (software)
- SAG1021I separowany generator arbitralny do oscyloskopu (hardware)
- SDS2000X-E-16LA odblokowanie funkcji 16 kanałowego analizatora stanów logicznych (software)
- SLA1016 MSO - 16 kanałowa sonda analizatora stanów logicznych (hardware)
- SDS2000X-E-WIFI - odblokowanie opcji komunikacji bezprzewodowej WIFI (software)
- TL-WN725N WIFI - moduł komunikacyjny WIFI (hardware)
Uwaga! Korzystanie z dodatkowych urządzeń (hardware), wymaga również zakupu odblokowania funkcji programowo (software).
